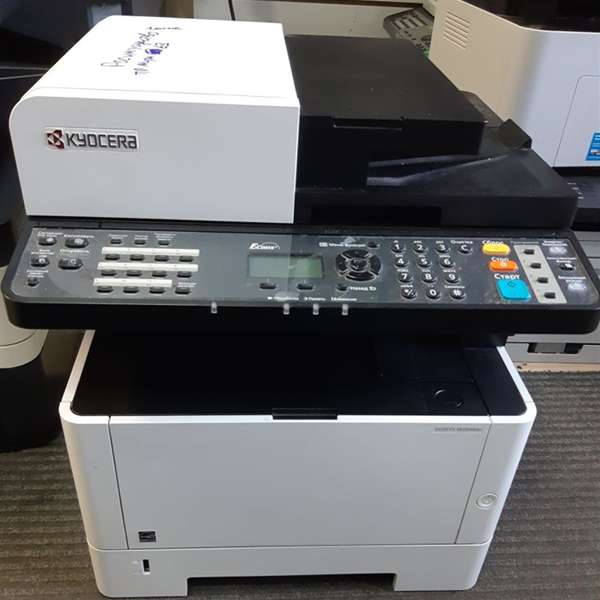

Ремонт лазерного МФУ А4 KyoceraEcosysM2040dn

Данный МФУ поступил в ремонт со следующей проблемой:
дефект печати, треск, замятие на выходе и плохо захватывает бумагу из кассеты.

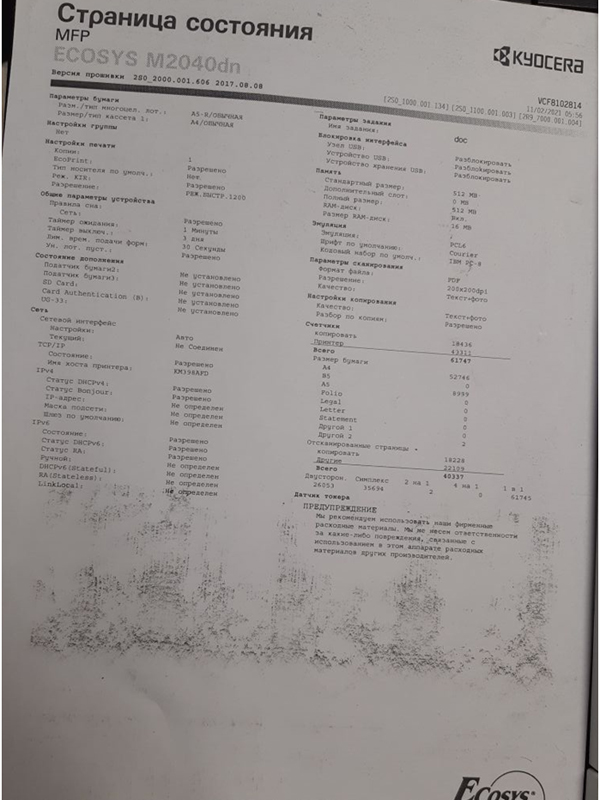

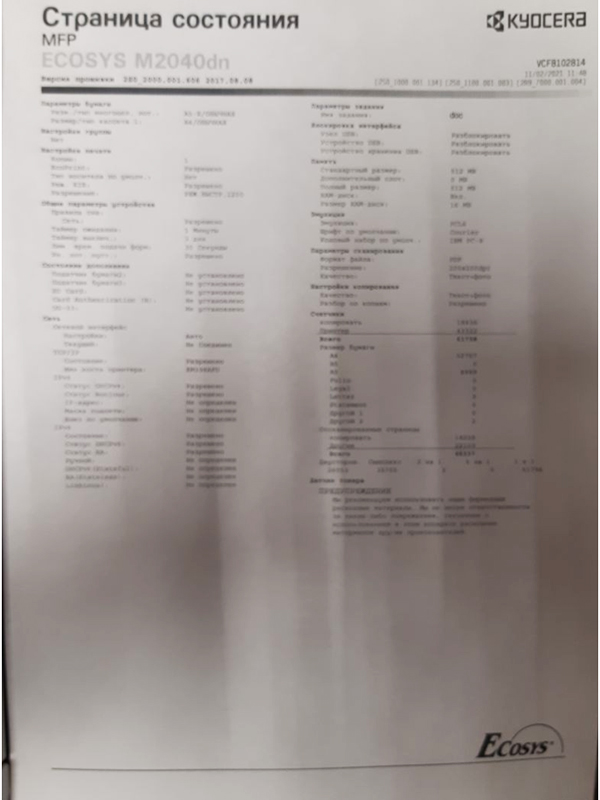

На фото видно плохое качество печати.

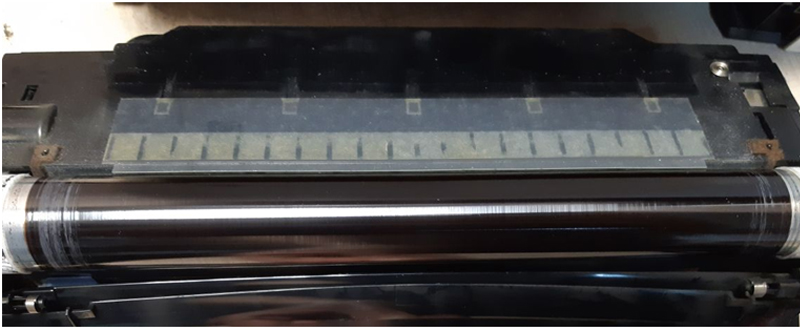

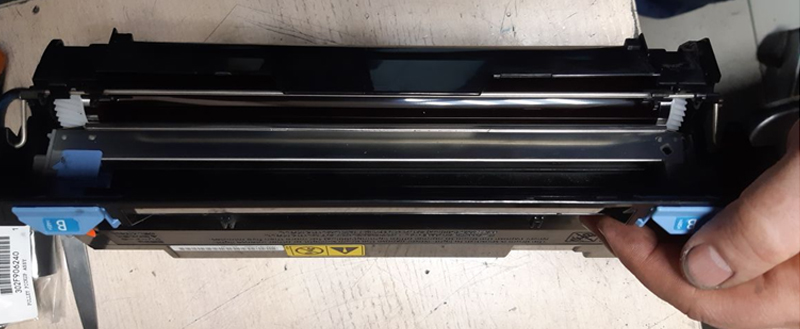

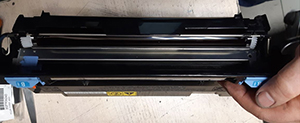

Дефект вызван износом фоторецептора блока фотобарабана.
Необходимо восстановить блок фотобарабана.

Для устранения данного дефекта меняем изношенные фоторецептор и ракель на новые,
чистим отходник от отработанного тонера.
Блок фотобарабана после восстановления будет работать как новый.

Плохая подача бумаги вызвана износом роликов захвата.

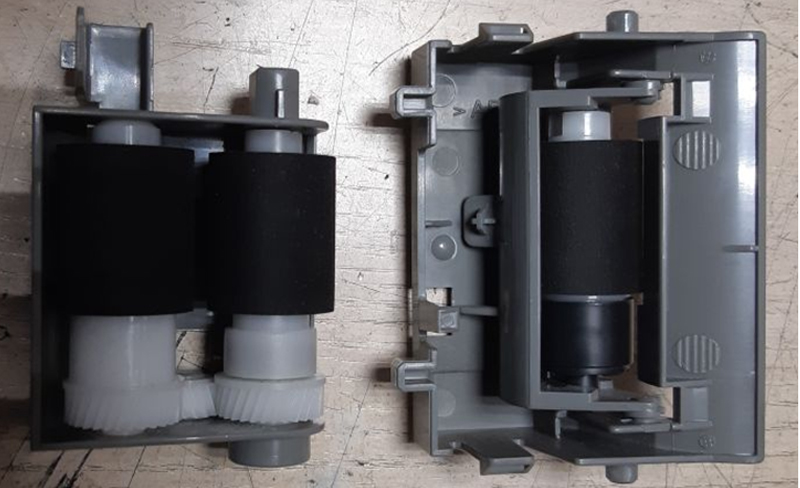

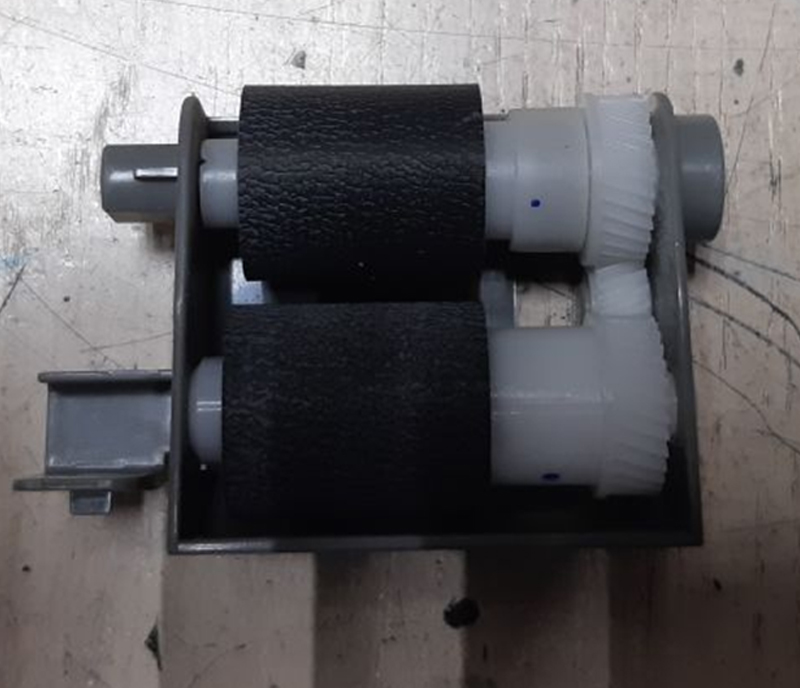

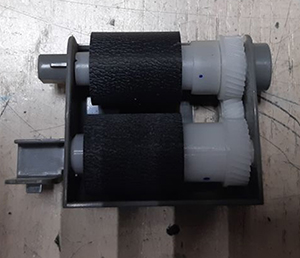

На фото видно, что протектор на роликах стерт.
Необходимо заменить ролики на новые.

С новыми роликами проблемы с подачей бумаги не возникнет.

Причиной треска и замятия бумаги стал износ тканевой накладки термоузла.
Данная неисправность на этих моделях МФУ Kyocera является типовой и распространенной.

Для устранения дефекта необходимо заменить изношенную термотканевую накладку на новую.

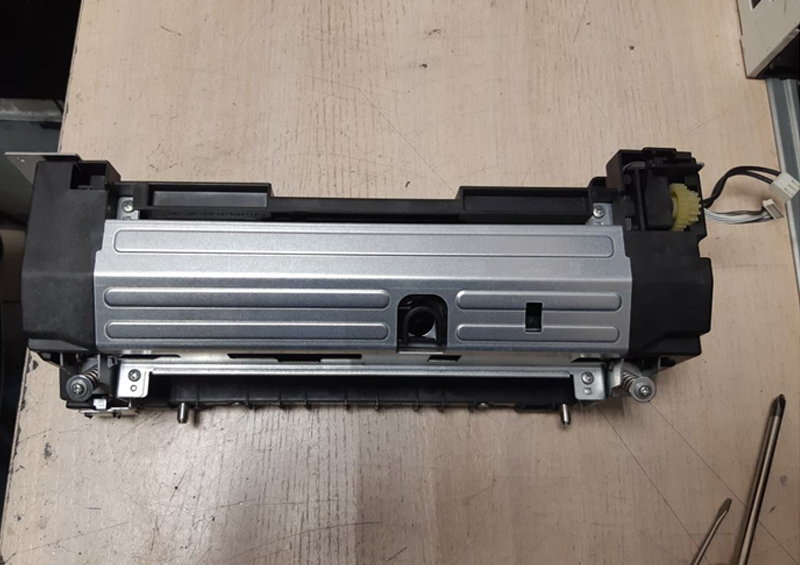

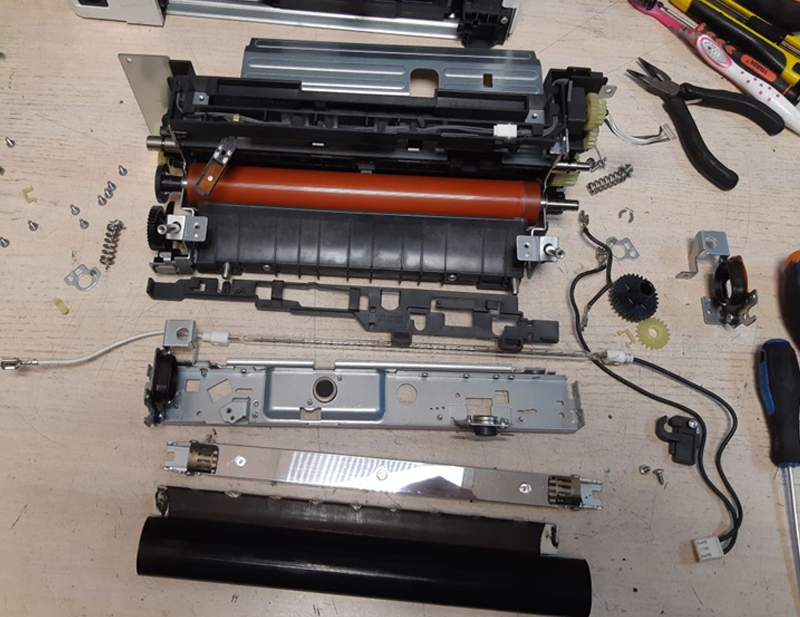

Для этого разбираем термоузел.

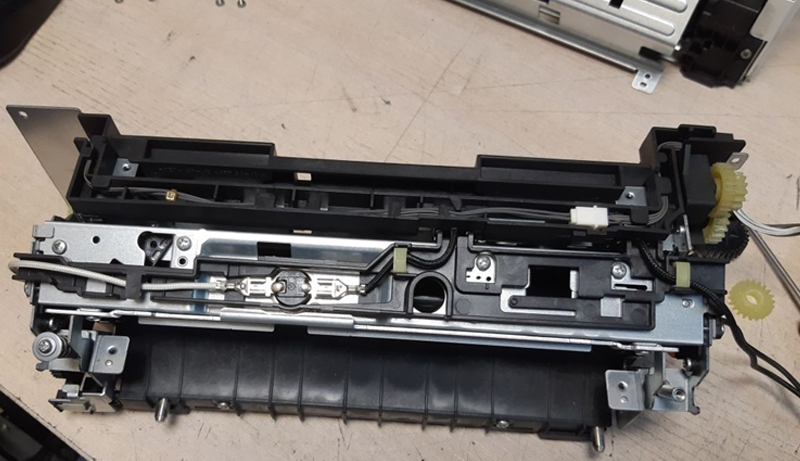

Термоузел этих аппаратов состоит из множества деталей.
При ремонте необходимо быть внимательным и аккуратным, чтобы не повредить термопленку и термодатчик.

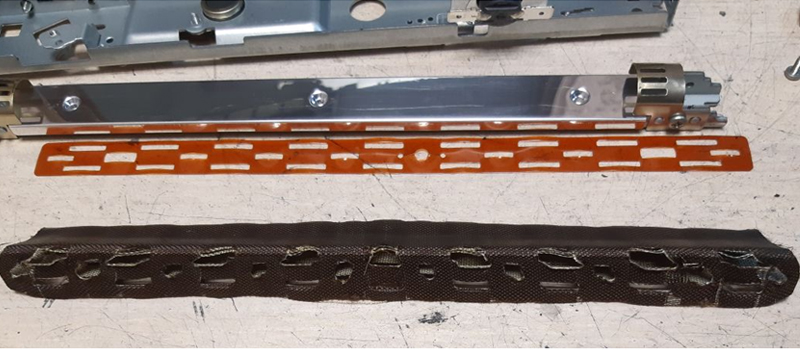

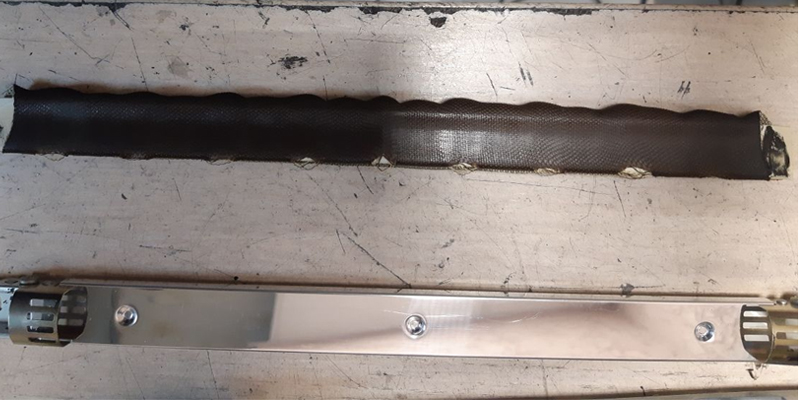

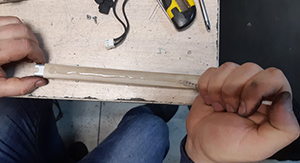

Вот так выглядит изношенная термотканевая накладка, фото 1.

Вот так выглядит изношенная термотканевая накладка, фото 2

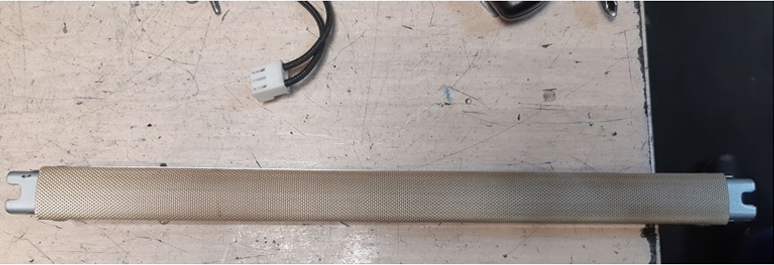

Далее ставим на основание новую тканевую накладку.
Используем качественную накладку проверенного производителя.

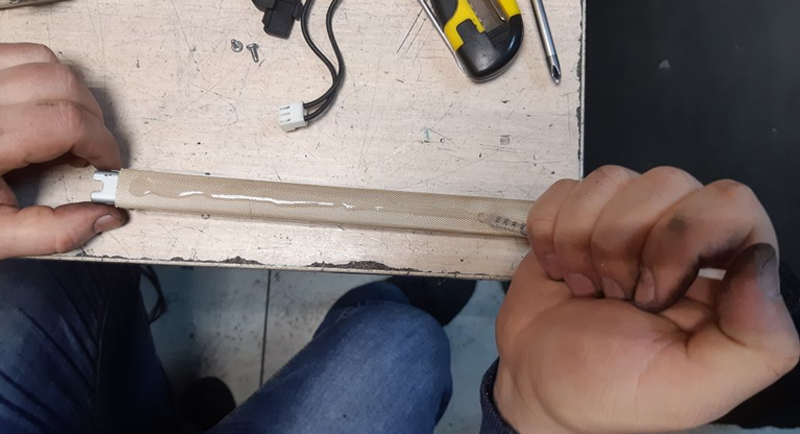

наносим термосмазку, необходимую для корректной работы термоузла.

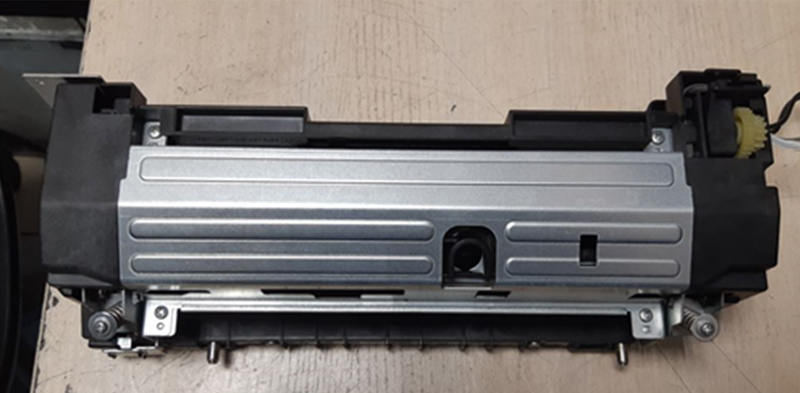

После этого собираем термоузел.
Теперь устанавливаем в МФУ новые ролики, восстановленный блок фотобарабана, восстановленный термоузел и проверяем работу.
Аппарат печатает без дефектов и без постороннего шума.
Это свидетельствует о том, что ремонт выполнен успешно.

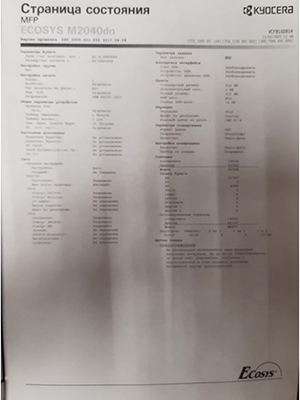

Образец тестовой страницы после ремонта.
